裸絲加熱熱水器的安全性分析及接零保護的實現

　　裸絲加熱熱水器采用電阻絲作為加熱體，電阻絲封裝于內膽中，熱水器工作時，水流從進水口進入內膽，流經封裝于內膽中的電阻絲而被加熱。熱水器內部的水路設計有很多的彎折，由于水本身是不良導體，采用合理的水路設計可以增加水管內水的電阻值，減小泄漏電流，從而實現出水電壓達到安全標準，保證使用的安全性。

　　采用裸絲加熱技術的熱水器與其他加熱技術相比能夠實現更精確溫度控制，水溫控制可以精到0.5℃。因電阻絲非常細，與水的接觸面積小，表面工作溫度低，水垢附著在電阻絲上的機率非常低，因此水質硬的地區也可以適用。此種技術結構簡單，熱交換效果好，加熱速度快，熱效率高，幾乎不會出現任何問題。

　　和傳統的加熱管加熱相較而言，裸絲加熱的加熱速度大大提升：裸絲加熱速度提升時間是(按62%計算)是1.4秒，而加熱管則是13.8秒;杜絕了加熱管有水干燒和無水干燒時帶來的潛在火災隱患;還能避免了由于加熱元件的損壞(老化、到壽)而帶來的漏電隱患?？傮w來說，裸絲加熱技術帶來的是更優秀的加熱效果，更安全的加熱性能和更良好加熱體驗。

　　裸絲加熱熱水器的安全性分析

　　與傳統的加熱管絕緣方式不同，裸絲加熱熱水器的絕緣物質為熱水器入口到出口之間的水。延長的水路起到防電墻的作用，相當于是一個基本的絕緣。根據歐姆定律，水電阻越大則泄漏電流越小，即泄漏電流與水電阻的值成反比關系，只要電阻達到一定程度的話，電流就很小。將熱水器內的水路延長就可以到一個數值很大的電阻，合理設計水路通徑和水路長度，可以保證出水口的泄漏電流應遠低于人體承受的程度。

　　另外，供水的電阻率對裸絲加熱熱水器的電氣安全起到關鍵作用。但在實際使用中，使用者無法判斷供水的電阻率是否符合熱水器的要求。當發生咸潮、停水再來水或其它原因導致水質發生變化時，供水電阻率可能會低于熱水器的要求，可能導致電氣安全危險。因此當供水電阻率降低時，熱水器必須能夠提供相應的措施防止由此導致的可能危險發生。

　　接零線保護的原理

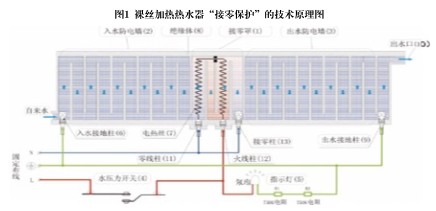

　　裸絲加熱熱水器，有防漏電三重保護和一個保證：進出水接地保護、進出水防電墻保護、接零罩保護和不易接錯的電源線連接方法保證。 裸絲加熱熱水器“接零保護”的技術原理如圖1所示，在圖中清晰地說明了在防漏電的三重保護的指示說明。

　　第一重保護(進出水接地保護)：自來水進入機體的入水口有入水接地柱(6)，出水口(10)有出水接地柱(9);

　　第二重保護(進出水防電保護墻)：根據歐姆定律，水電阻越大則泄漏電流越小，即泄漏電流與水電阻的值成反比關系，所以只要電阻達到一定程度的話，電流就很小，延長的水路到一個比較大的電阻，合理設計水路通徑和水路長度，保證出水口的泄漏電流應遠低于人體承受的程度。

　　第三重保護(接零罩保護)：在零火線正確連接保證的前提下，確保機器的電源線和用戶電源線的正確連接時，接零柱(11)到接零柱(13)形成一個保護罩，即進、出接零罩(1)的水都接在零線上，將火線柱(12)罩在這個零線罩之中。

　　在我國的低壓配電網中，零線上的電壓分布有如下的特點：如果負荷對稱，則零線上的電壓為零;如果負荷不對稱，在零線不斷線的前提下，在零線上的電壓分布也不會超過人體的安全電壓。在這個條件下，不難得到裸絲加熱熱水器中出水口出來的水泄漏電流是一個較小的值，不會危及使用者的人身安全。

　　零火線正確連接的保證是“接零保護”正常工作的前提條件。實際上，通過圖1，我們也能夠很容易地辨別我們的零火線是否正確地連接。

　　不易接錯的電源線連接方法

　　那么，如何準確地判斷出用戶電源線的極性呢，可以通過不易接錯的電源線連接方法和措施來準確判斷電源線的極性(見圖1)：

　　(1)當機器零火地線與電源零火地線相連接零火線正確連接，打開熱水閥，水壓開關閉合，電流沿火線(L)-水壓力開關(4)-電熱絲(7)-零線(N)形成回路，機器工作加熱，另一路電流沿火線(L)-水壓力開關(4)-指示燈(5)-接地線(E)形成回路，指示燈點亮;關閉熱水閥，水壓開關斷開，加熱絲無電壓，不加熱;指示燈無電壓，不點亮。

　　(2)當機器零火地線與電源零火地線相連接零火線正確連接(無接地或接地不良)，打開熱水閥，水壓開關閉合，電流沿火線(L)-水壓力開關(4)-電熱絲(7)-零線(N)形成回路，機器工作加熱，另一路電流沿火線(L)-水壓力開關(4)-指示燈(5)-接地線(E)形成回路，指示燈點亮;關閉熱水閥，水壓開關斷開，加熱絲無電壓，不加熱;指示燈無電壓，不點亮。

　　(3)當機器零火地線與電源火零地線相連接零火線反相連接，打開熱水閥，水壓開關閉合，電流沿零線(N)-電熱絲(7)-水壓力開關(4)-火線(L)形成回路，機器工作加熱，指示燈兩端(地線與零線)電壓為零，指示燈不亮;關閉熱水閥，水壓開關斷開，電流沿零線(N)-電熱絲(7)-指示燈(5)-接地線(E)形成回路，指示燈點亮，指示燈非正常工作，此時可以正確判斷出電源線的極性(提示零火線接反)，及時正確連接電源線。

　　(4)當機器零火地線與電源火零地線相連接零火線反相連接(無接地或接地不良)，打開熱水閥，水壓開關閉合時，電流沿零線(N)-電熱絲(7)-水壓力開關(4)-火線(L)形成回路，機器工作加熱，另一路電流沿零線(N)-出水防電墻(3)-指示燈(5)-水壓力開關(4)-火線(L)形成回路，指示燈點亮;關閉熱水閥，水壓開關斷開，電流沿零線(N)-電熱絲(7)-指示燈(5)-接地線(E)-入水接地柱(6)零電勢形成回路，指示燈點亮，指示燈非正常工作，此時可以正確判斷出電源線的極性(提示零火線接反及未安裝接地線)，及時正確連接電源線。

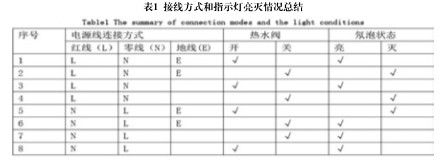

　　總結上述各種情況如表1所示。

　　據統計電子元件故障率5年內不小于10%;電網零線非零電位故障率5年內萬分之一以內;電氣(線)連接故障率5年內1‰以內;所以，5年內上述 “接零罩”保護電路故障率比電子線路可靠性大于100倍以上。

　　可以認為簡單的電氣連接保護 方案比復雜的電子線路控制方案更可靠，電熱水龍頭如選用復雜的電子線路控制如繼電器、漏電保護器等控制器來控制線路，這些復雜電子件可靠性并不高。日常生活中經常會出現繼電器、漏電保護器失效，會讓電器出現安全隱患，甚至會造成危險。所以簡單的幾根可靠的導線來連接的安全保護方案最可靠，不容易出現問題。

　　在理想情況下，由于零線電勢為零，接零罩將火線罩于其中形成了接零保護，是熱水器的裸絲加熱中的一種最為安全可靠的保護措施。

　　對提高裸絲加熱熱水器安全性的設計方法，以及利用低壓配電網中的零線，實現裸絲加熱熱水器的“接零保護”新方法。正確性和可靠性的測試，為了增加試驗結果的可信性。將裸絲加熱熱水器與傳統熱水器在基本絕緣正常情況下、非正常(基本絕緣破壞時)時，自來水的電阻率為50Ω·cm、電網有接地線的情況，加熱管基本絕緣破壞時，以前有咸潮(自來水的電阻率為50Ω·cm),電網無接地線，加熱管基本絕緣破壞時分別進行了對比試驗(篇幅所限具體測試情況略)，通過試驗測試，可以得到如下的結論：

　　1) 裸絲加熱熱水器在采用延長水路(即基本絕緣防電墻)和接零保護方案后，在水電阻正常、偏小(咸潮)和無接地線情況下都是安全的。

　　2) 裸絲加熱熱水器的安全性能優于傳統加熱管熱水器。

　　總體來講，裸絲加熱通過延長水路(即基本絕緣防電墻)的設計可以提高水電阻數值，有效減小泄漏電流，同時，再采用“接零保護”能夠有效提高熱水器的安全性。因此，經過安全性設計的裸絲加熱熱水器性能優于傳統加熱管熱水器。
